炭素繊維による水質浄化

炭素繊維について

 汚れた河川・湖沼・海洋をきれいな水にもどしましょう!!

●炭素繊維とは?
   炭素繊維は、ほぼ炭素だけからできている繊維といえ、アクリル繊維を特殊な熱処理工程を経て作られる「微細な黒鉛結晶構造をもつ繊維状の炭素物質」です。「軽くて強く、腐食しない」先端機能材料といわれている炭素繊維は、軽くて優れた機械的な性質と、炭素質からくる優れた特性を併せもつため、いろいろな用途に幅広く使われています。

●水利用に用いられる炭素繊維
   水質浄化材に用いられる炭素繊維は、PAN系(ポリアクリロニトリル繊維を炭素化して作られる。)の繊維で一般工業用とは異なり、水中での広がりを持たせるため特殊なサイジング処理が施されています。現在の水質浄化材は、7ミクロンの微細なフィラメントが12,000本集まり房(束)となっているものを使用して作られています。

注意
一般工業用炭素繊維を水質浄化用として販売されているものは、水利用向けにサイジング処理(のり付け)された炭素繊維製品とは異なりますのでご注意下さい。
水利用に表面処理された炭素繊維は、水中にてサイジング剤が溶け、繊維1本1本がばらけ広がります。一般工業用炭素繊維はエポキシ系のサイジング剤を使用しているため水中で溶けませんので、その効果は大きく異なります。

 炭素繊維による水の浄化は、環境に負荷をかけない経済的(安価)かつ効果的方法です。
 炭素繊維の高い生物親和性により活性な生物膜を形成し、その微生物の働きで汚濁物質を捕集・分解します。
 また炭素繊維は魚類を呼び寄せ、産卵や稚魚の養育環境である藻場としての機能を発揮します。

炭素繊維水質浄化装置
フレームユニット
炭素繊維水質浄化装置
ロープセット


炭素繊維のはたらき

 炭素繊維による水質浄化は、炭素繊維の微細なフィラメントの持つ大きな表面積による汚濁物質捕捉能力と、併せて付着する有用微生物群の形成する生物膜が汚濁物質を分解することで成されます。この水質浄化のしくみは、排水処理における生物膜処理方式を炭素繊維接触材にて行うものです。

炭素繊維を水中に入れると、繊維1本1本がふわっと広がる。

水中の汚濁物質や微生物が付着。

付着した微生物が、活性な生物膜を形成し、汚濁物質を分解
炭素繊維は、微生物を活性化させ、
魚類を呼び産卵や稚魚の養育環境の藻場となります。

水中に入れると繊維一本一本が広がります。

水中の汚濁物質や微生物が付着します。

付着した微生物が生物膜を形成します。
(写真は、炭素繊維を活性汚泥に入れたとき)
顕微鏡でみると微生物が確認できます。


 ●炭素繊維の揺れ
  水中で炭素繊維が揺れることにより、汚濁物質と微生物膜が多く接触し分解処理が効率的に行われます。また、高い弾性率をもつ炭素繊維が、水中で揺れながらネットポンプ運動といわれる変形−回復の運動を繰り返すことで、微生物膜内の物質移動はより活発となります。

炭素繊維の揺れによる水の動きと汚濁物質分解 微生物膜内の微生物の主な栄養(汚濁)物質と代謝成物


炭素繊維による水質浄化の原理

●有機物の分解
 微生物群には、好気性菌(酸素を好む菌)と嫌気性菌(無酸素を好む菌)とが良く分散した状態で存在します。好気条件下では好気性菌により有機物は二酸化炭素と水などに分解され、嫌気条件下では嫌気性菌により有機物はメタン、二酸化炭素などに分解されます。

好気・嫌気条件下の有機物分解 生物膜による有機物分解

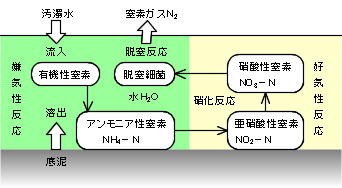

●栄養塩類(窒素・リン)の除去
 微生物群には、脱窒細菌が存在し、硝化反応により形成された硝酸性窒素を窒素ガスに分解し大気に拡散させます。また、微生物はリン酸イオンをポリリン酸として蓄積するため、水中よりリンも除去されます。炭素繊維には鉄イオンを溶出させる働きがあり、鉄イオンとリン酸イオンが反応するとリン酸鉄となって不溶化し固定化されます。

生物学的窒素除去 生物・化学的リン除去
 注意
炭素繊維による水質浄化は、炭素繊維自体の吸着効果だけではなく、繊維に固着する微生物膜の働きによるので、微生物膜が形成されない環境では水質浄化効果は現れづらくなります。また、もともと微生物のいない環境や貧酸素状態(溶存酸素DO不足)、流れの全くない状態では効果が現れるまで長い時間を要します。
したがって、より高い水質浄化効果を得る場合には、微生物環境をつくることが重要です。(対策:酸素供給、循環等)




炭素繊維による水質浄化効果

 炭素繊維による水質浄化の効果は、短時間での透視度(SS)の改善、CODおよびBODの低減も顕著であり、全窒素および全リンに関しても浄化効果が確認されています。

炭素繊維による水質浄化項目の除去率(%)
項目 河川 湖沼 下水
  BOD 生物化学的酸素要求量 50〜70 20〜90 90〜95
  SS  浮遊性懸濁物 50〜70 20〜90 90〜95
  TN  全窒素 10〜30 10〜30 30〜70
  TP  全リン 10〜50 30〜90 30〜50


炭素繊維による水質浄化の方法

 炭素繊維水質浄化材は、設置する水域の水面積・水深・水量・水流・水質などの現場状況と設置方法・設置量により、その効果の現れ方は大きく異なります。
 したがって、より高い水質浄化効果を求める場合には最適な設置計画を行うことが大切です。

 ●炭素繊維水質浄化工法の詳しい内容については、こちらをご覧下さい。

炭素繊維水質浄化計画
本流部設置方式
直接浄化方式
接触池設置方式
河川浄化 流入水浄化方式
分離方式
流出入方式
直接浄化方式 湖内循環方式
湖沼浄化
(閉鎖性水域)

流入水浄化方式 湖内個別方式
分離方式
海域浄化
(内湾、内海など)
海域直接浄化方式


水域別設置例

 炭素繊維水質浄化材は、種類によって、河川、湖沼(閉鎖性水域)、海洋及び排水処理設備などの様々な水域で設置することができます。

  ● 河川水質浄化

  ● 湖沼(閉鎖性水域)水質浄化

  ● 海洋域水質浄化

  ● 排水処理設備


水質浄化作戦

 炭素繊維による水質浄化は、テレビ朝日の環境番組「素敵な宇宙船地球号 旧芝川再生プロジェクト」などでも取り上げられ、大きな成果を出しています。
詳しくはこちら→「旧芝川再生プロジェクト 特集ページ

 ●みなさんの住んでいる地域に、汚れた川や池、沼はありませんか?
  私たちJWGがきれいにするお手伝いをします。
  ふるさとの川や湖をきれいな水にもどし、魚や水生動物の住める豊かな水辺にしましょう!!
  様々な種類の炭素繊維はこちらから購入できます。

 「JWGエコショップ」

 水質浄化作戦を行うのは地域のみなさんです。JWGが炭素繊維の供給や技術的指導を行います。
 水質浄化作戦を希望する方は、事務局までお申し込みください。


 ★ためしてみよう!「炭素繊維水質浄化実験室」
